SIMCOION FMX-004靜電測試儀規格參數

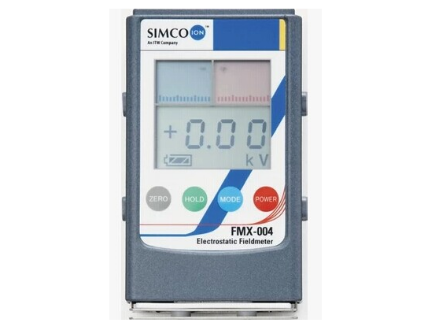

SIMCOION FMX-004靜電測試儀是FMX-003款的升級版，是一款搭載單芯片計算機的多機能數字測試儀，是一款非接觸式手提靜電場測量?jī)x，測量物體表面靜電電壓值和測量靜電消除設備的離子平衡度。
FMX-004靜電測試儀本體可連續測試30小時，外殼為防靜電材質，并有接地扣，確保測量結果正確可靠。
FMX-004靜電測試儀采用手掌大小的緊湊設計，采用容易看的大LCD顯示有數字和圖形，清晰明確，在暗黑環境下, 更可著亮面板顯示燈光。
FMX-004靜電測試儀用途:
FMX-004靜電測試儀可測量除靜電設備的殘余電壓和離子平衡度，能有效檢測ESD工作場所設備，工作臺面，工具的帶靜電電荷，用于簡單的帶電測定，靜電發生場所特定的帶電水平調查，靜電應對的方案、效果的測定，維持管理等。
FMX-004靜電測試儀產品優勢：
1. FMX-004配備離子平衡測量板，靜電場可測范圍由原本的+/-20000V升級為+/-30000V；可測離子平衡度范圍由原來的+/-200V升級為+/-300V
2.新增功能：可選擇測量范圍（高、中、低三種范圍可選）單位可自由轉換
3.液晶/電平顯示檢測數據，測試數據保持，數字清零顯示。
4.附有離子平衡測量板，可測量離子產生器的殘余電壓
FMX-004靜電測試儀使用方法:
測量模式切換：
靜電場：?jiǎn)伟碢ower鍵，有一嘟聲
離子平衡(請先安裝離子平衡測量板)同時按Zero和Power,有二嘟聲

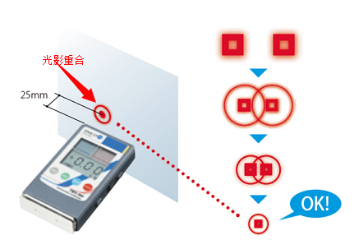

1、靜電電壓測量：按啟動開關，兩個測試燈亮，只要將這兩個燈對準被測物體，兩個燈影重疊為好。
2、如要鎖定測量數值，按鎖定開關即可。二次測量要按歸零鍵后重新測量。
3、要測量離子平衡度時要裝上離子平衡測量板，按住儀器兩邊的拆裝按鈕即可進行拆裝。
4、按啟動開關可關機。
5、不能碰撞此機，容易造成感應頭損壞。
FMX-004靜電測試儀按鍵功能：
POWER 開關按鍵
ZERO 單按歸零鍵
HOLD 單按顯示鎖定鍵 （鎖定某個數值）
IB 單位轉換鍵 (用于測試離子風機)
備注：閑置自動關機，電池效能顯示
紅色LCD顯示正電荷、藍色LCD顯示負電荷
FMX-004靜電測試儀技術參數：
|
輸入電壓 |
9V，6F22 manganese battery |
|
測定范圍 |
帶電電位測定：0～±1.49kV(Lo有效距離)、±1.0kV ～±30.0kV(Hi有效距離) |
|
離子平衡測定：0 ～±300 V(測量距離根據ESD－STM3.1-2000 Ionization 標準 ) |
|
|
標準測距 |
25mm±0.5(從被測物體的距離、帶電電位測定時) |
|
反應時間 |
1秒以內 |
|
3檔切換 |
LOW/High/Auto可切換(低、中、高三檔) |
|
LCD顯示更新 |
每秒5次 |
|
測定精確度 |
±10％(指示值) |
|
工作溫濕度 |
10-40 deg C/RH:0-60%R |
|
顯示 |
LCD顯示(數顯數值及間隔區域表示) |
|
間隔區顯示 |
電壓、補助 |
|
右側一半(+離子)紅色顯象LCD (附電源ON時5秒計時器功能) |
|
|
左側一半(-離子)藍色顯象LCD |
|
|
測量模式切換 |
靜電場：?jiǎn)伟碢ower掣，有一beep聲 |
|
離子平衡：（請先安裝離子平衡測量板）同時按Zero和Power,有2 beeps聲，并有燈每秒閃動 |
|
|
數顯數值表示 |
3位表示自動有效距離轉換(帶電電位測量時) |
|
□.□□kV?0.0～±1.49kV (Lo 有效距離) |
|
|
□□.□kV?±1.0 kV ～±20.0kV (Hi 有效距離) |
|
|
□□□V?0 ～±200V(離子平衡測定時) |
|
|
電源自動關閉 |
約5分種的使用電源自動關閉電源功能 |
|
電源ON時「POWER」按鈕按3秒以上的話，能停止這個功能(電池可連續測量到消耗為止) |
|
|
數字?jǐn)?shù)顯0 |
表示數值在動作容許范圍數字零時如按「ZERO」按鈕的話數字?jǐn)?shù)值及間隔區域成為零 |
|
LED照明 |
附有LED照明，也可在暗處讀數據。 |
|
根據按電源ON時「POWER」按鈕時間的長度，可選擇熄燈或點燈 |
|
|
電源 |
9V干電池(006P)1本 |
|
動作時間：約30分 |
|
|
外形寸法 |
115mm (L) x 73mm (W) x 25mm (H)不含含離子測試平衡板 |
|
123mm (L) x 73mm (W) x 25mm (H)含離子測試平衡板 |
|
|
重量 |
約140g(帶電測定時，含電池) |
|
約170g(離子平衡測定時，電池、含離子測試平衡板) |
|
|
材質 |
導電性ABS樹脂 |
|
附屬品 |
離子平衡陽極、專用地線(1m)、包裝袋、電池 |
FMX-004靜電測試儀原裝部件解析圖：
使用注意事項：
1.FMX-004本體：可連續30小時測試
2.離子平衡測定方式根據防靜電器的性能確認
3.±300V的電位測定是各種除靜電器適度的保養。
4.離子平衡板不使用時，從本體后面裝上保管
